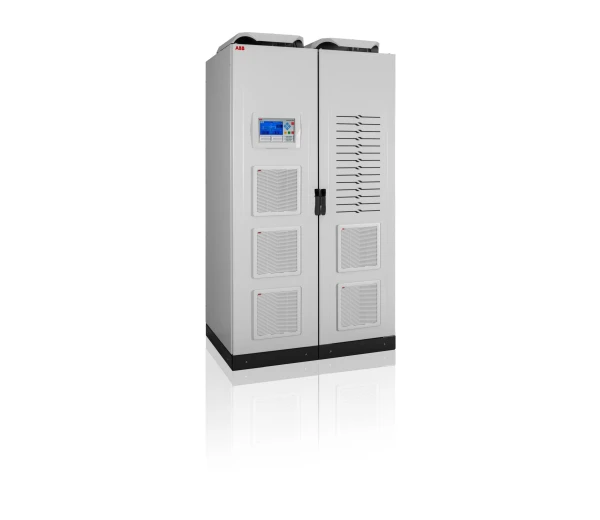

PowerLine DPA

Endüstriyel uygulamalar için tam güç

PowerLine DPA, çevrimiçi (online) bir çift çevrimli modüldür ve ABB’nin benzersiz modüler UPS mimarisini elektronik ekipman için genellikle zorlu yerlerde kullanılabilir kılar.PowerLine DPA, kullanılabilirlik, esneklik, maliyet ve kullanım kolaylığı açısından en iyi UPS tasarımını sağlayan ABB’nin Merkezi Olmayan Paralel Mimarisi (DPA) üzerine kurulmuştur.

Dayanıklı tasarımı, çeşitli sıcaklıklara, toza, neme ve aşındırıcı kirleticilere sahip endüstriyel tesis ortamları için idealdir.PowerLine DPA, 15 senelik tasarım ömrüne sahip olacak şekilde tasarlanmıştır.

PowerLine DPA Öne Çıkanlar

Emniyetli elektriksel tasarım

• Yüksek aşırı yük ve kısa devre kapasitesi
• Galvanik izolasyon ve yükseltici/indirici gerilim trafoları
• Uzun batarya bankları için batarya akımı şarjında yüksek kapasite
• 15 yıl tasarım ömrü


Yüksek kullanılabilirlik

• Merkezi Olmayan Paralel Mimari
• Tek nokta hatası yok
• Kesinti süresi olmadan modülleri değiştirin veya modül ekleyin
• Kısa ortalama onarım süresi


Emniyetli mekanik tasarım

• Yüksek koruma sınıf
• Kontrollü ortamlar için uygu
• Yüksek güç yoğunluğuna sahip küçük taban alanı
• Üst/alttan kablo girişi


Etkili servis konsepti

• Kullanıcı dostu işletim arayüzü
• Hızlı ve kolay bakım
• Tamamen önden erişim
• Daha az yedek parça gereksinimi

  PowerLine DPA IEC - Teknik Özellikler

  Genel veriler
  UPS kabini nominal gücü	20 - 120 kVA (3faz); 20 - 80 kVA (1faz)
  UPS modülü nominal gücü	50 - 40 kVA
  UPS çıkış nominal güç faktörü	1.0
  Maks. paralel kabin sayısı	2 (Yedeklilik)
  Kabinlerdeki maks. paralel modül sayısı	6
  Maks. sistem gücü	120 kVA
  Bağlantı	3faz + N + PE (3faz); 1ph + N + PE (1faz)
  UPS tipi	Modüler (DPA)
  Topoloji	Online çift çevrim

  Giriş
  Nominal giriş gerilimi	400/230 VAC, diğerleri istek üzerine
  Gerilim aralığı	<%100 (-%15, +%10), yükler için <%80 (-%20, +%10), <%60 (-%25, +%10)
  Frekans aralığı	50 veya 60 Hz (seçilebilir)
  %100 yükte akım THD’si	≤ %4
  %100 yükte güç faktörü	0.99

  Çıkış
  Nominal çıkış gerilimi (yüke bağlı)	400/230 VAC (3faz); 230 VAC (1faz)
  Gerilim THD’si (doğrusal yük ile)	< %2
  Nominal frekans	50 veya 60 Hz (seçilebilir)

  Verimlilik
  Çift çevrim	%96’ya kadar
  Ekonomi modu	%98,5

  Haberleşme
  Kullanıcı arayüzü	Sistem grafik ekranı (HMI) + LCD panel UPS Modülü
  Haberleşme portları	SNMP; ModBus; gerilimsiz kontak slotu, potansiyel kontaklar
  Yazılım	İsteğe bağlı olarak bulunan izleme ve kapatma yazılımı
