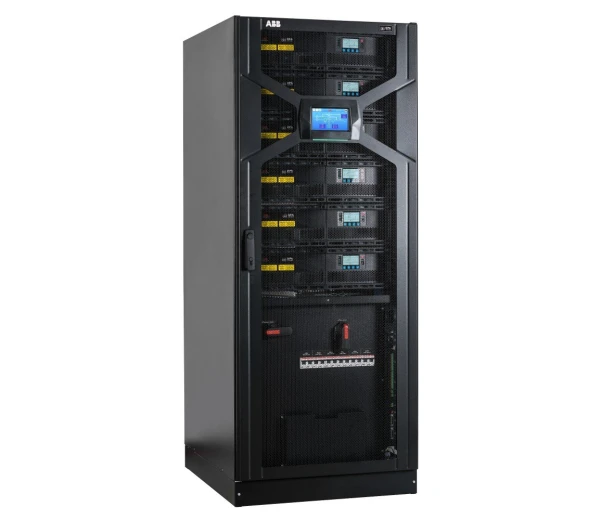

DPA 250 S4 (Modüler) UPS

DPA 250 S4 (Modüler)

Yüksek Verimli UPS


DPA S4, sıfır duruş süresi ve düşük TCO (toplam sahip olma maliyeti) isteyen, sürdürülebilirliğe katkı sağlamak isteyen kuruluşlar için en iyi çözümü sunan, yüksek verimli, modüler bir UPS cihazıdır. DPA S4, küçük ve orta ölçekli veri merkezleri gibi kritik, yüksek güç yoğunluklu bilgi işlem ortamlarının sürekliliğini ve verimini makimum düzeye çıkarmak için özel olarak tasarlanmıştır.

DPA S4, trafosuz IGBT dönüştürücüleri gelişmiş özellikleri sayesinde Market standartlarını tekrar belirliyor. Bu dönüştürücüler, UPS’in modül seviyesinde kendi pazarında lider %97,6’lik bir verimlilik sağlamak üzere interleaving kontrolü içeren üç seviyeli topolojiye sahiptir. Bu yüksek verimlilik, işletme maliyetlerini düşürmesinin yanında, sürdürülebilirliğe büyük bir katkı sağlar.

DPA S4 online çift çevrimli modüler kesintisiz güç kaynağı, en son teknolojik yenilikleri bünyesinde barındırır. Bu modüler UPS, merkezi olmayan paralel mimariye (DPA) dayanmaktadır. Yani her bir UPS modülü, bağımsız çalışma için tüm işlevsel birimlere sahip olan, pratik olarak tek başına bir UPS'dir. Bu durum UPS içerisindeki tek nokta hatasını tamamen ortadan kaldırdığından dolayı, DPA; piyasadaki diğer modüler UPS çözümlerine kıyasla sistem güvenilirliğini en üst seviyeye çıkarır.

Avantajları ve Özellikleri

Yüksek verimlilik, toplam sahip olma maliyetini azaltır
Yüksek verimli bir UPS’in seçilmesi, çalışma ömrü boyunca işletme giderlerinden tasarruf sağlar ve çevre üzerindeki etkisini en aza indirir.
%97,6’lık üstün UPS modülü verimliliği ve %97,4 sistem verimliliğine sahip olan DPA 250 S4, saf maliyetler yaratan doğrudan elektrik harcaması ve soğutma maliyeti şeklindeki enerji kayıplarını azaltır.Üç seviyeli aralıklı inverter teknolojisi sayesinde, DPA 250 S4 geniş bir çalışma aralığında %97'nin üzerinde bir verim elde eder.
Yükün, UPS toplam kapasitesine kıyasla düşük olduğu çalışma koşullarında, verim genellikle düşer ve bağıl güç kayıpları artar.Bu koşullar altında, ABB'nin akıllı Xtra VFI - çift çevrim modunu kullanan DPA 250 S4, yükü beslemek için çift çevrim modunda kullanılan modül sayısını optimize ederek sistem verimliliğini artırabilir.Bir yük adımı durumunda, kritik yükü güvence altına almak için daha fazla modül otomatik olarak milisaniyeler içinde online moda geçer.

Kesintisiz güç - 50kW'tan 1,5 MW'a kadar ölçeklenebilir
En güvenilir DPA mimarisi ile her modül bağımsız çalışabilir.Modüller, doğrultucu, inverter, batarya dönüştürücü, statik bypass ve geri besleme koruması gibi tüm gerekli fonksiyonel parçaları içerir.Bu, modüllerin maksimum güvenilirlik için birbirleriyle tamamen yedekli olmalarını sağlar.DPA 250 S4 300 kW kabin, 250 kW N+1 yedek güç için altı adet 50 kW modül alabilir.En fazla beş adet 300 kW kabin ve en fazla 30 modül, 1.500 kW kesintisiz güç için paralel bağlanabilir.Güvenli halka iletişimi, sistemde tekli arıza noktası olmamasını sağlar.

Sürekli çalışma için online değiştirilebilir modül
DPA mimarisi, UPS modüllerinin birbirinden tamamen bağımsız çalışmasını sağlar.Bu, bir UPS modülünün çıkarılması veya sisteme eklenmesi gerektiğinde, bunun hızlı ve sorunsuz bir şekilde yönetilebileceği anlamına gelir.

Kısa servis süresi
UPS modüllerinde neredeyse hiç kablolama yoktur.Devre kartları ve diğer dahili bileşenler, çalışma ömrü boyunca değişimi gerekebilecek sarf malzemelerinin kolayca çıkarılabileceği şekilde konumlandırılmıştır; bu da servisi daha güvenli ve daha hızlı hale getirir.Bir modülün çıkarılması, sarf malzemelerinin değiştirilmesi, sisteme geri takılması ve tekrar online hale alınması sadece birkaç dakika sürer.

Teknik Özellikler


Genel veriler

UPS kabini nominal gücü

300 kW

UPS modülü nominal gücü

50 kW

UPS çıkış nominal güç faktörü

1.0

Maks. paralel kabin sayısı

Maks. 5 kabin

Kabinlerdeki maks. paralel modül sayısı

Maks. 30 modül

Maks. sistem gücü

1500 kW

Bağlantı

3faz + N + PE

UPS tipi

Modüler (DPA)

Topoloji

Online çift çevrim

Giriş

Nominal giriş gerilimi

220/380, 230/400, 240/415 VAC

Gerilim aralığı

161/280 - 264/460 VAC

Frekans aralığı

35 - 70 Hz

%100 yükte akım THD'si

< %3

%100 yükte güç faktörü

≥ 0.99

Çıkış

Nominal çıkış gerilimi (yüke bağlı)

220/380, 230/400, 240/415VAC

Gerilim THD (doğrusal yük ile)

< %2

Nominal frekans

50 veya 60 Hz (seçilebilir)

Verimlilik

Çift çevrim

% 97,6'ya varan modül verimliliği,
%97,4'e varan sistem verimliliği

Eco-mod

%99

Haberleşme

Kullanıcı arayüzü

Modül seviyesi LCD + mimik diyagramlı Sistem grafik ekranı

Haberleşme portları

USB, RS-232, SNMP slotu, gerilimsiz kontaklar

Yazılım

İsteğe bağlı olarak bulunan izleme ve kapatma yazılım
