BUAT Genel Bilgi

TEKNİK ÖZELLİKLER:

Şap Altı Kablo Kanalı : Şap altı kablo kanalı sistemi; şap ve kaplamanın yeterli yükseklikte olduğu yerlerde kullanılacaktır. Şap altı kablo kanalı, döşeme buatı ve çıkış (priz) kutusu olmak üzere 3 (üç) üniteden oluşacak ve tamamen döşeme içinde kalacak şekilde üretilmektedir. Şap altı kablo kanalı, enerji, data ve diğer bağlantı hatları için; 25mm ve 35mm olmak üzere 2 (iki) farklı yükseklikte, 120, 180, 215, 240 ve 300mm olmak üzere 5 (beş) farklı genişlikte üretilmekte olup, 120mm genişliğindeki kanallar 2 (iki) gözlü, diğer kanallar 3 (üç) gözlüdür. Kanallar alt gövde ve üst kapak olmak üzere iki parçadan oluşmaktadır. Alt gövde ayırma duvarları, üst kapağın alt gövdeye geçmeli olacak şekilde parçaların birleştirilmesi “roll-form” makina ile yapılmaktadır. Korozif özelliklerinden dolayı herhangi bir kaynak ve punta işlemi uygulanmamaktadır. Şap altı kablo kanalları, 2000mm standart boyda üretilmekte, kanal eklemeleri için özel kanal ek elemanları kullanılmaktadır. Kanalların aşağıya veya yukarıya dönmesi gereken yerlerde özel köşe dönüş elemanları, kanal bitiş noktalarında özel sonlandırma elemanları da mevcut olup, şap altı kablo kanalı prensiplerine uygun olarak üretilmektedir. Şap altı kablo kanallarında farklı yükseklik ayarı içi seviye ayarlı ayaklar kullanılmaktadır. Şap altı kablo kanalları, EN 50085-2-2 standardı kapsamında akredite bir laboratuvar tarafından test edilmiş ve sertifikalandırılmıştır. Standardın “11.1” maddesinde belirtilmiş olan “elektriksel süreklilik” için yeterli iletkenliğe sahip olup, yine aynı madde Not-1‘de belirtildiği gibi bir “eş potansiyel bağlantı” ve/veya “koruyucu iletken” olarak kullanılabilmektedir. Bu amaçla, aynı standardın “11.1.2” maddesinde belirtilen “elektriksel empedans” testleri yapılmış ve standartta istenen değerler sağlanmıştır. EN 50085-2-2 standardı “elektriksel süreklilik” maddesi gereği olarak, kanal ve buat topraklama elemanları üretilmekte ve kullanılmaktadır.

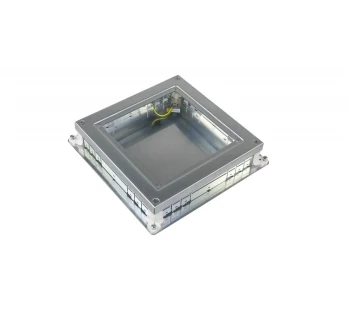

Şap Altı Bağlantı ve Çıkış Buatları: Şap altı kablo kanalının yön değiştirdiği veya uzun hatlarda kabloların kolaylıkla çekilebilmesi için “bağlantı buatları”, şebeke (enerji), UPS prizi, data ve telefon prizi çıkışı istenen yerlerde ise çıkış (priz) kutularının montajı için “çıkış buatları” ihtiyaçlara cevap verecek farklı yapı, özellik ve ölçülerde üretilmektedir. 2mm kalınlığında ve özel form verilmiş pregalvaniz sacdan üretilmekte olan bağlantı ve çıkış buatlarının dört tarafında perfore örtü sacı bulunmaktadır. Örtü sacları, farklı ölçülerdeki şap altı kablo kanalı montajına uyum sağlayacak şekilde tasarlanmış olup aynı zamanda buat içerisine harç, sıva, vb. yabancı maddelerin girmesine de engel olmaktadır. Ağır yüklerin bulunduğu alanlar için alüminyum gövdeli olarak ve özel köşe takozları ile üretilmekte olan ağır hizmet tipi buatların üst kapak sacı 4mm kalınlığındadır. Şap altı buatlar üzerinde, şap uygulaması sırasında buatın içerisine şap ve yabancı maddelerin girmesini engellemek için şeffaf plastik malzemeden imal edilmiş koruma kapağı bulunmakta, montaj ve şap işlemi bittikten sonra, bu koruma kapağı kesilerek çıkartılabilmekte ve buat çıkış kapağı ile kapatılabilmektedir. Şap altı buatların alt tabanlarında ve köşe elemanları üzerinde şap öncesi ve şap sonrası sistemi istenilen yükseklikte ayarlanabilmesine olanak sağlayan ayar vidaları bulunmakta, köşe parçası içerisine monte edilmiş standart somun ile birlikte çalışmaktadır. Şap altı buatlarda kullanılan tüm sac parçalar galvanizli olarak üretilmektedir. Şap altı buatlar, EN 50085-2-2 standardı kapsamında akredite bir laboratuvar tarafından test edilmiş ve sertifikalandırılmıştır.

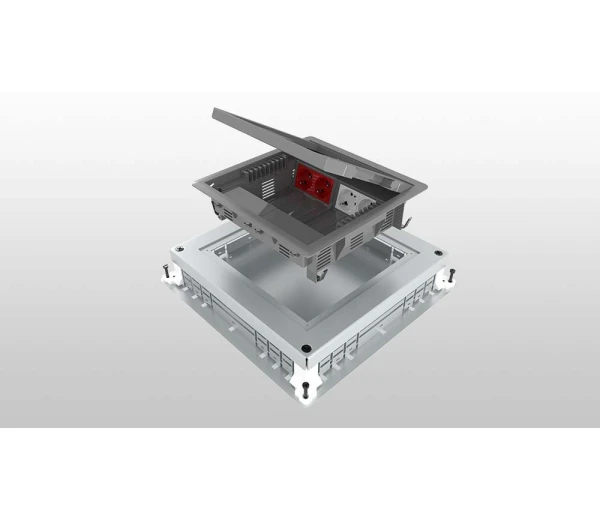

Çıkış (Priz) Kutuları: Şap altı kablo kanal sistemlerinde, enerji (şebeke + UPS), data ve telefon çıkışları için kullanılan ve şap altı çıkış buatı içerisine yerleştirilen çıkış (priz) kutuları, farklı ihtiyaç kapasitelerini karşılayabilecek ve maksimum 24 modül prizi alacak yapıdadır. Çıkış (priz) kutusu kapağının yönü 180° olarak değiştirilebilmekte, kapak mukavemetinin arttırılması için uygun kalınlıkta sac ile desteklenmektedir. Şap altı ve/veya yükseltilmiş döşeme uygulamalarında kullanılmakta olan çıkış (priz) kutularında kullanılan gövde ve plastik parçalar, IEC 60965 standardına göre en az 650°C “glow wire” (kızgın tel) test koşullarını sağlamış olan, UL94 standardına göre en az “V2” aleve dayanıklılık sınıfındaki; PC, PC/ABS ve PA6 “halogen free” plastik ham maddelerden üretilmektedir. Şap altı çıkış (priz) kutuları, EN 50085-2-2 standardı kapsamında akredite bir laboratuvar tarafından test edilmiş ve sertifikalandırılmıştır.
